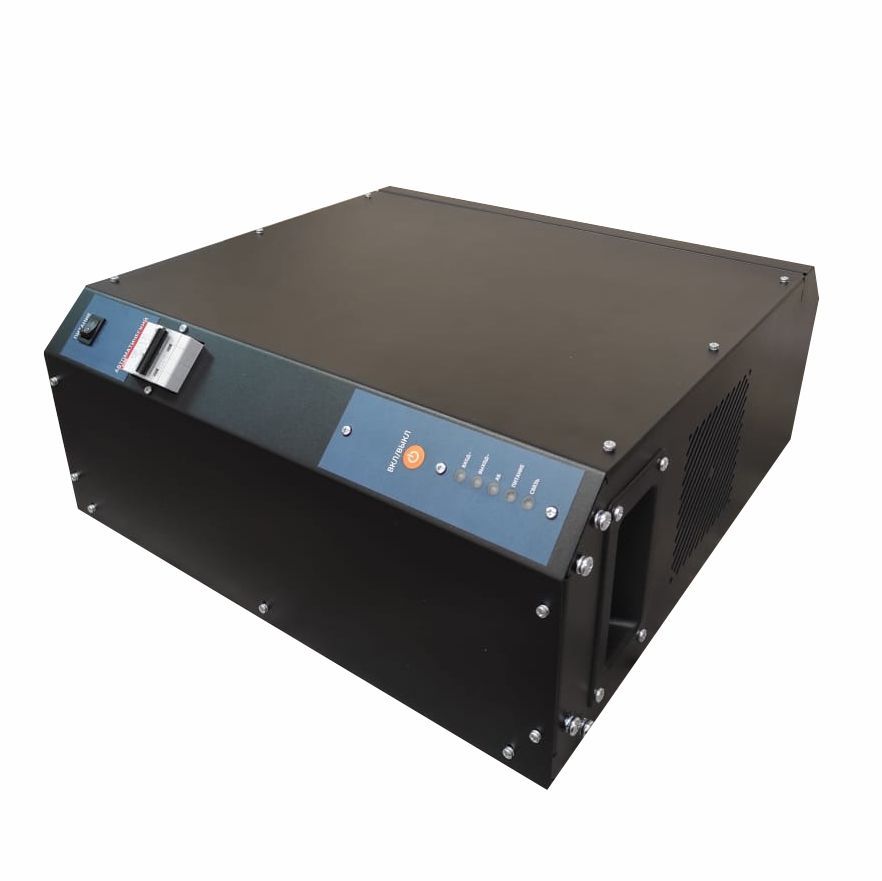

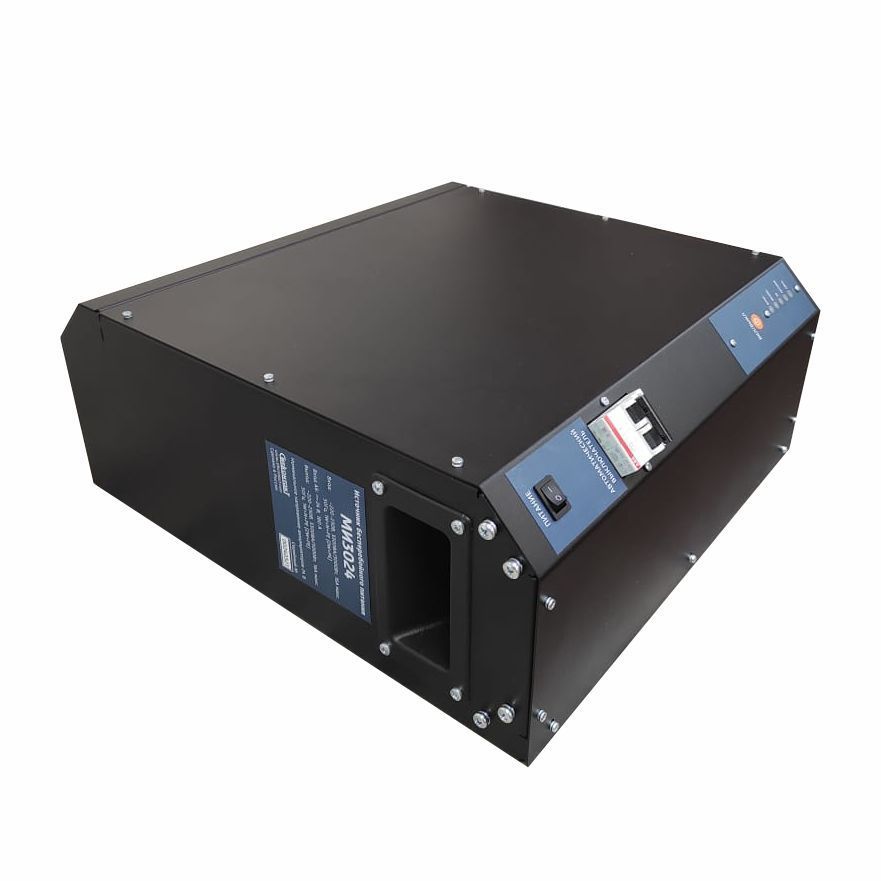

ИБП МИ3024 OffLine, универсальный источник бесперебойного питания

Описание


Характеристики

Гарантия - 3 года
Производство -  Россия
Номинальное входное/выходное переменное напряжение  220…230 В
Номинальное напряжение АБ  24 В
Диапазон напряжений АБ  20…30 В
Потребление от АБ при выключенном питании 1 мА
Потребление от АБ в режиме ожидания 1,25 Вт
Потребление от АБ холостого хода инвертора  20 Вт
Потребление в режиме энергосбережения (спящий)  4 Вт
Степень защиты корпуса  IP21
Температура эксплуатации  от -25°С до +35°С
Температура хранения  от -40°С до +40°С
Отклонение выходного напряжения инвертора (при переходных процессах)  ±10%
КНИ выходного напряжения при номинальной линейной (активной) нагрузке  <2 %
Номинальная нормированная полная мощность (долговременная при 25°С)  3,3 кВА
Максимальная мощность, 5с  > 3,5 кВА
Предельный выходной ток, 1с  > 30 А (вплоть до КЗ)
Время переключения СЕТЬ-АБ  < 20 мс
Время переключения АБ-СЕТЬ  < 15 мс
Максимальный ток реле 30 А
Максимальный долговременный входной ток  15 А
Максимальный ток заряда  60 А
Настраиваемые стадии заряда  пост. ток – пост. напряжение – буфер-выравнивание
Интерфейс и протокол связи  RS485, Modbus RTU (ведомый)
Доступные скорости интерфейса связи  9600, 19200, 38400, 57600, 115200
Напряжение изоляции портов  1000В
Выходы  два выхода типа «сухой» контакт, NC-NO, 220VAC, 2А, изоляция 1500В
Входы  два оптоизолированных входа, 9-30В, изоляция 1500В
Размеры ДхШхВ  405х425х180 мм
Масса, не более, кг 31,76 кг.


МИ3024– универсальный и надежный источник бесперебойного питания offline типа.  Решает задачи резервного и автономного энергоснабжения. Питает нагрузку от сети или генератора через встроенный байпас, а при отключении внешнего источника 220В переключает питание нагрузки на синусоидальное напряжение инвертора МИ3024.

Синусоидальная форма выходного напряжения позволяет подключать к МИ3024 любое оборудование, даже самое чувствительное к качеству выходного напряжения.

Возможные схемы подключения

ИБП МИ3024 1.jpg


Схема подключения с автоматическим Байпасом (Bypass)


ИБП МИ3024 2.jpg


Преимущества МИ3024:

Топология с низкочастотным тороидальным трансформатором  применяется в самых дорогих зарубежных инверторах – лидерах рынка. Это обеспечивает высокую надежность и высокую перегрузочную способность.
Быстрое переключение Время переключения между режимами работы от сети и батареи менее 20мс.
Форма выходного напряжения - синусоидальная
Эргономичный пульт управления с графическим дисплеем
Универсальный корпус для настенного размещения, полочного или в 19” стойке.
Интеграция с  Система контроля и управления литий-ионными АБ (СКУ (BMS)
Программное обеспечение «SibMonitor» для обеспечения возможности мониторинга и управления

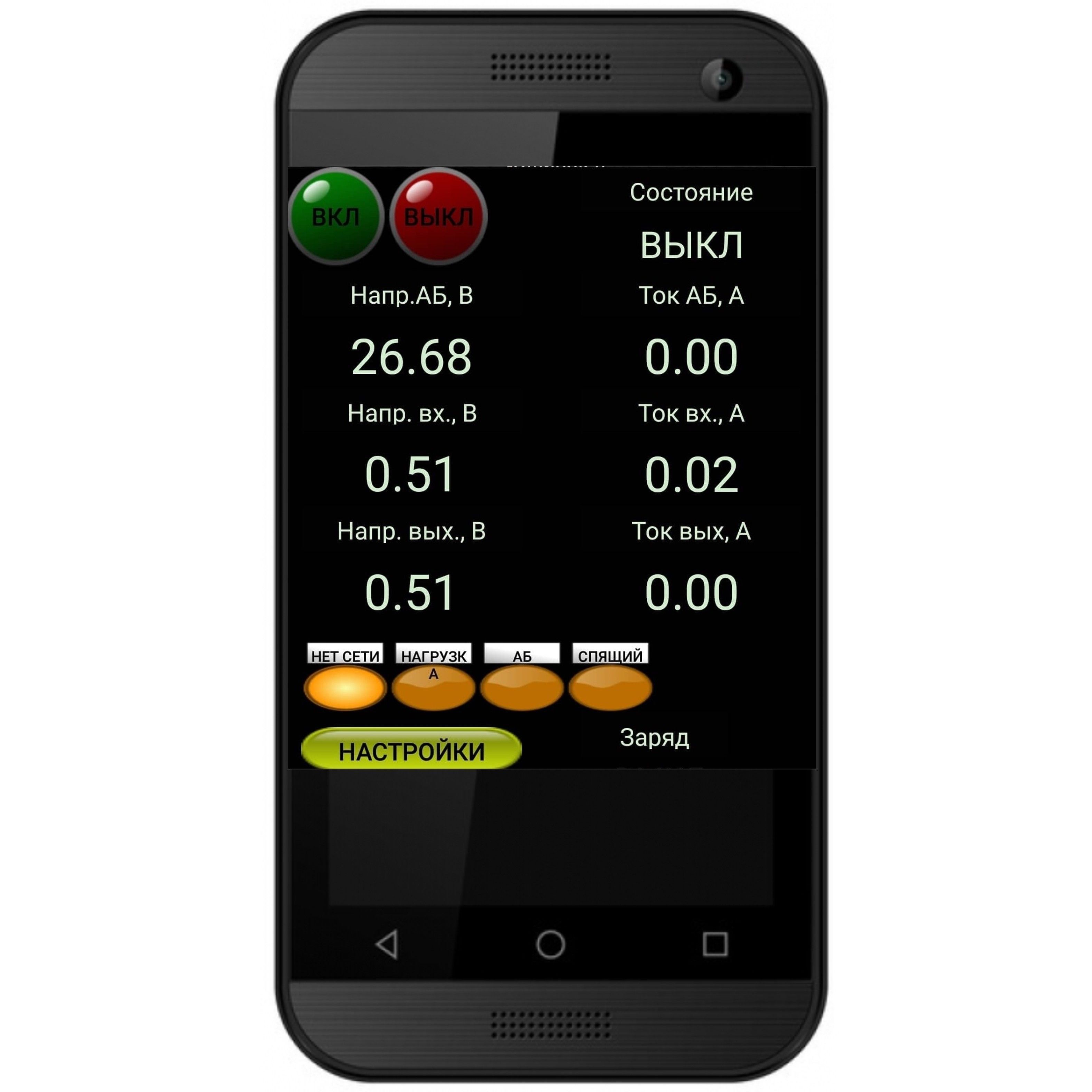

Новое программное обеспечение «SibMonitor» позволяет мониторить основные показатели работы прибора, отображать их в графическом виде для удобства восприятия их изменения во времени, читать из прибора, изменять и записывать в прибор его настройки. Помимо этого, существует возможность программного включения/выключения прибора. Посредством сохранения настроек в файл возможно сохранить профиль заряда АБ чтобы в будущем загрузить его из этого файла и повторить для вновь подключенной АБ.
Быстрое переключение. Время переключения между режимами работы от сети и батареи менее 20мс.

Гибкая настройка. ИБП позволяет настраивать критерии перехода на питание от АБ по уровням напряжения (пороги по высокому и низкому), отклонению частоты.

Адаптивное ограничение мощности потребляемой по входной сети. Мощность зарядного устройства может автоматически подстраиваться под мощность источника (при слабой сети или генераторе).

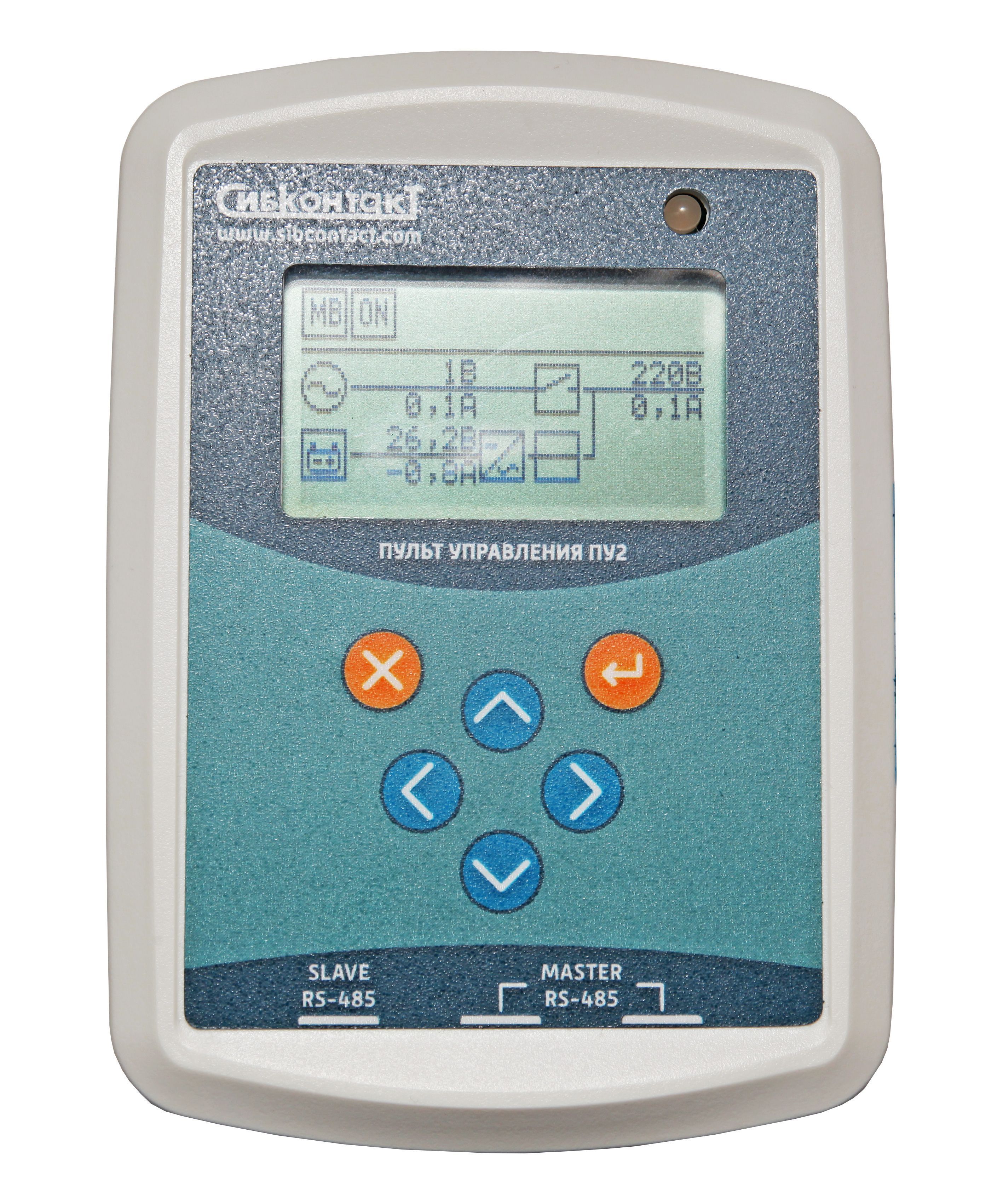

Пульт управления. Внешний пульт управления с графическим экраном обеспечивает полное конфигурирование системы и позволяет осуществлять мониторинг всех необходимых параметров работы. Может располагаться на удалении от ИБП.

Аккумуляторные батареи. Может применяться совместно с аккумуляторными батареями с различной химической основой: свинцово-кислотные (обслуживаемые, гелевые, AGM), литий-ионные (совместно с СКУ АБ).

Защиты. МИ3024 имеет все необходимые защиты по токам, напряжениям, температуре, а также имеет защиту от неверной полярности подключения АБ.

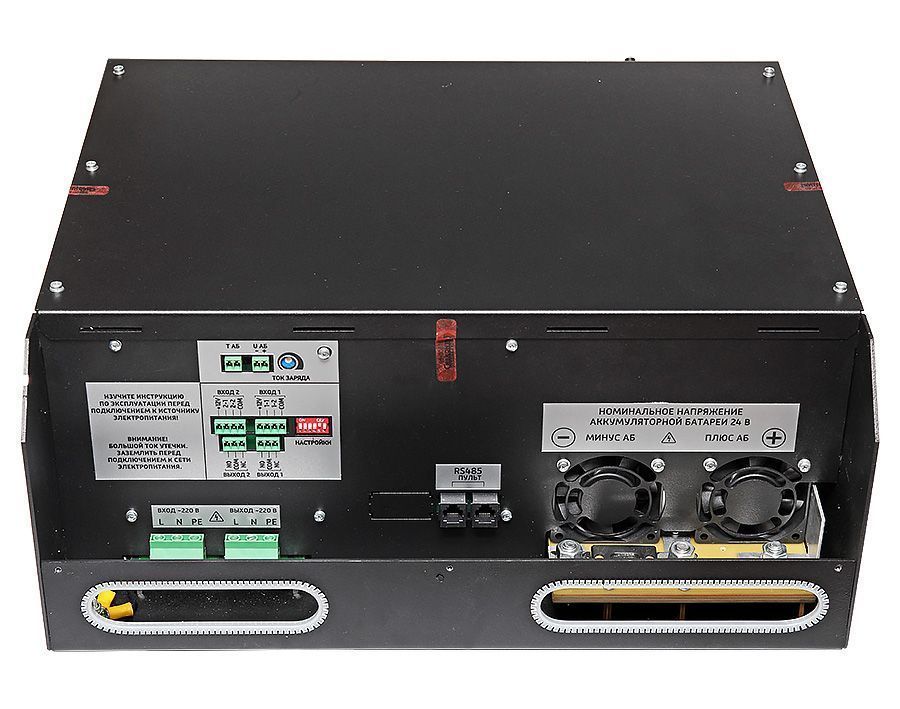

Порты связи. Промышленный стандартный порт Modbus RTU (RS485) для управления включением, мониторинга и настройки параметров. Возможно подключение преобразователей интерфейса USB-RS485, Ethernet-RS485, WiFi-RS485 и других.

КПД источника бесперебойного питания более 90%.
Комплектующие. В конструкции источников бесперебойного питания мы используем комплектующие ведущих мировых производителей
Сервисная поддержка на весь период эксплуатации изделия.


ИБП МИ3024 легко монтировать в серверную стойку, подходит как для профессиональной, так и для самостоятельной установки.
