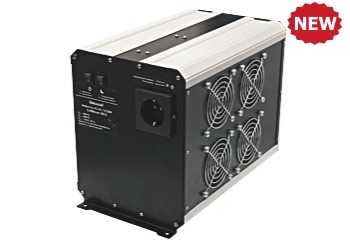

Инвертор СибВольт 3012У (преобразователь напряжения) преобразует постоянное напряжение от всех типов аккумуляторов с напряжением 12 В, в переменное синусоидальное напряжение 220 В и частотой 50 Гц. Качественные характеристики такого напряжения аналогичны характеристикам напряжения в бытовой сети.
Номинальное значение входного напряжения, В 13,8
Выключение преобразователя при входном напряжении выше, В* 15,8
«Медленное» выключение преобразователя в течение 1 мин при входном напряжении ниже, В* 10,5
«Быстрое» выключение преобразователя при входном напряжении ниже, В* 8,4
Включение преобразователя при входном напряжении выше, В* 15,6
Номинальный ток потребления инвертора при номинальном напряжении питания, А 275
Ток холостого хода: в активном режиме, А 3
в режиме энергосбережения «спящий», А 0,04
Выходное напряжение, В 220±10
Частота выходного напряжения, Гц 50±0,2
Форма выходного напряжения синусоидальная
Коэффициент искажения синусоидальности, при номинальном напряжении на входе, % 2
Номинальная выходная мощность, Вт* 3000
Максимальная выходная мощность, Вт 6000
Время работы на максимальной выходной мощности, сек. 5
Коэфф. полезного действия, %, не менее 90
Защита от короткого замыкания +
Защита от перегрузки +
Защита от переполюсовки +
Защита от повышения напряжения питания +
Тепловая защита +
Гальваническая развязка вход/выход +
Режим энергосбережения +
Защита от встречного напряжения +
Масса, кг, не более 7,2
Габаритные размеры, мм 345х201х242
* Справочный параметр.
** Выходная мощность снижается линейно, пропорционально входному напряжению.
Примеры подключения:
Состав:
Зарядное устройство СибАмпер 12/24
Аккумуляторная батарея
Инвертор СибВольт 3012У
Состав:
Зарядное устройство СибАмпер 12/24
Система контроля управления (СКУ)
Li-ion аккумуляторная батарея LT-LFP 170
Инвертор СибВольт 3012У
Преимущества применения данной модели:
Возможность монтажа кнопки включения в удобном для пользователя месте, например, в случае расположения инвертора внутри электрошкафа или в салоне автомобиля/спецтехники.
Возможность автоматического управления работы инвертора с помощью различных реле напряжений, АВР, промконтроллеров и т.п.
Возможность организации систем автономного и резервного электроснабжения с литий-ионными аккумуляторами и Cистемой контроля и управления (СКУ)(BMS).
Простота монтажа и подключения. Прочный металлический корпус.
Удобный и понятный интерфейс.
Увеличенное время работы в режиме перегрузки, до 5 сек. Позволяет работать с любым электроинструментом, промышленным оборудованием и электродвигателями.
Улучшенная теплоотдача мощных силовых электрорадиоэлементов, путем изменения конструкции, что гарантирует надежность и долговечность изделия.
Высокое качество выходного синусоидального напряжения. Коэффициент несинусоидальности выходного напряжения всего 2%. Высокий показатель, позволяющий с минимальными потерями в мощности эксплуатировать нагрузки индуктивного характера (например, электродвигатели или трансформаторы).
Сниженные пульсации входного тока, потребляемого от аккумулятора. Позволяет увеличить срок службы аккумуляторной батареи за счет потребления от нее тока с минимальным уровнем пульсаций.
Улучшенные параметры электромагнитной совместимости. Прибор наводит меньше помех, как на непосредственно подключенную к нему нагрузку, так и на приборы, восприимчивые к помехам по радиоканалу.
Наличие режима энергосбережения (спящий режим). В случае отсутствия нагрузки, инвертор при наличии установки тумблера в положении "спящий", перейдет в режим пониженного энергопотребления. При появлении нагрузки более 90 Вт инвертор восстановит рабочее состояние.
Не нужно переплачивать за стандартные провода для подключения аккумулятора. Учитывая различные места установки, в комплекте они не предусмотрены. Это связано с тем, что часто необходимы провода нестандартной длины. Провода необходимой длины вы можете заказать у нас в разделе "Сопутствующая продукция".
Данная серия имеет:
1. Переключатель включения/выключения инвертора.
2. Кнопка переключения режимов «активный/спящий».
3. Цифровой индикатор входного напряжения.
4. Световой индикатор.
5. Клеммная колодка внешнего управления включением/выключением инвертора. При замкнутом входе инвертор включен, при разомкнутом выключен.
6. Выходная розетка 220 В.
7. Отверстия для крепления.
8. Клеммы для присоединения проводов.
9. Серийный номер изделия.
Встроенные защиты:
Защита от попадания 220 В на выход инвертора.
В случае возникновения встречного напряжения (220 В от другого источника) инвертор не выйдет из строя. Прибор непрерывно контролирует появление встречного напряжения и в случае его обнаружения немедленно отключится от нагрузки. Инвертор продолжит проверять наличие встречного напряжения включаясь, приблизительно каждые 20 сек., до устранения неисправности.
Защита от переполюсовки
Переполюсовка - это перепутывание «+» и «-» или полярности подключения входного напряжения 12 В. Это одна из самых распространенных ошибок при подключении инвертора. При такой ошибке инвертор, как правило, ломается, нужно покупать новый, либо отдавать в ремонт. С помощью этой защиты инвертор останется в рабочем состоянии, не сломается.
Защита от короткого замыкания
При возникновении короткого замыкания в цепи нагрузки (подключенного оборудования) инвертор отключится от нагрузки и будет периодически включаться, контролируя наличие неисправности. При устранении неисправности инвертор автоматически вернётся в рабочее состояние.
Защита от перегрузки
При превышении мощности, потребляемой нагрузкой, выше номинальной мощности инвертора (3000 Вт) в течение более 5 сек., инвертор отключится от нагрузки и будет периодически включаться, контролируя наличие перегрузки. После устранения перегрузки инвертор автоматически вернётся в рабочее состояние.
Защита от повышения напряжения питания
Если напряжение питания превысит 15,8 В, инвертор отключится. Как только напряжение питания войдет в пределы рабочего диапазона, инвертор автоматически вернется в рабочее состояние.
Тепловая защита (защита от перегрева)
При превышении температуры внутри прибора значения 70°С прибор отключится от нагрузки. При снижении температуры внутри прибора, инвертор автоматически вернётся в рабочее состояние.
Защита аккумулятора от полной разрядки (от снижения напряжения)
При снижении входного напряжения ниже 10,5 В инвертор автоматичекси отключится, тем самым защищая аккумуляторную батарею от глубокого разряда.
Благодаря наличию защит продлевается период эксплуатации инвертора и время жизни аккумуляторной батареи.
Гарантия - 3 года.
